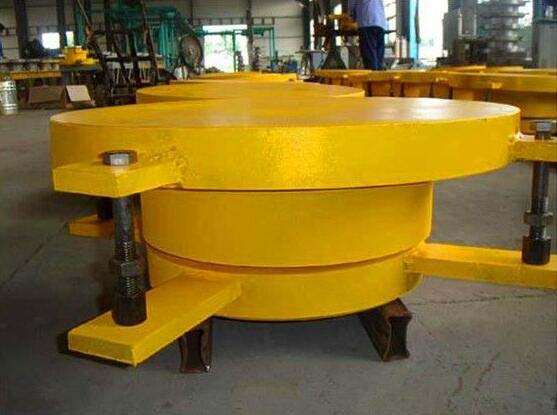

GPZ(2009)型盆式支座
发布时间：2018-07-25
GPZ（2009）型盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座，它具有承载能力大、水平位移量大、转动灵活等特点，与同类的其它型号盆式支座和铸钢辊轴支座相比，具有重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大跨径桥梁使用的较理想的支座。本系列支座目前承载力为31个级别，承载力0.4MN-60MN，能满足国内大型桥梁建造的需要。 GPZ（2009）型盆式橡胶支座是根据JT391-2009标准设计而成，其支座基本与GPZ（Ⅱ）型盆式橡胶支座相仿。
设计依据：
1、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。
2、《公路桥涵钢结构及设计规范》（JTJ025-86)。
3、、《桥梁球型支座》（GB/T17955-2009）。
4、、《公路桥梁盆式支座》（JT/T391-2009)。
设计参数
1、支座竖向设计承载能力：0.4MN～60MN。
支座的规格系列按承受的竖向荷载大小共分为33级，即：0.40MN，0.6MN，0.8MN，1MN，1.5MN，2MN。2.5MN，3MN，3.5MN，4MN，5MN，6MN，7MN，8MN，9MN，10MN，12.5MN，15MN，17.5MN，20.5MN、22.5MN、25MN、27.5MN，30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN、60MN。
2、支座设计大转角：0.02rad。
3、支座水平设计承载力：固定支座和单项活动支座非滑移方向的水平设计承载力为支座竖向设计承载力的百分之10。
4、支座摩擦系数：常温型活动支座摩擦系数取值0.03，耐寒性活动支座摩擦系数取值0.06。
盆式橡胶支座水平位移量大、转动灵活等特点，且重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。本系列支座承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。
