板式橡胶伸缩装置
发布时间：2018-07-26
板式橡胶制品这一类伸缩装置，很难满足大位移量的要求；钢制型的伸缩装置，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。因此，出现了利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度高性能好的异型钢材组合的，在大位移量情况下能承受车辆荷载的不同型模数支承式(模数式)桥梁伸缩装置系列。

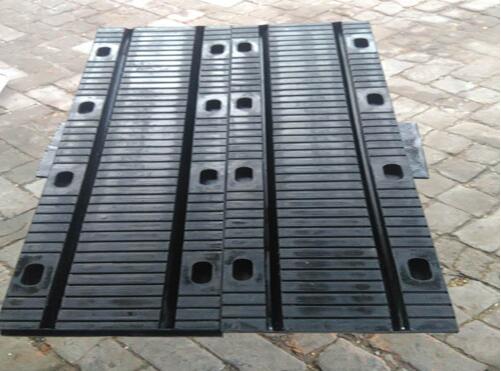

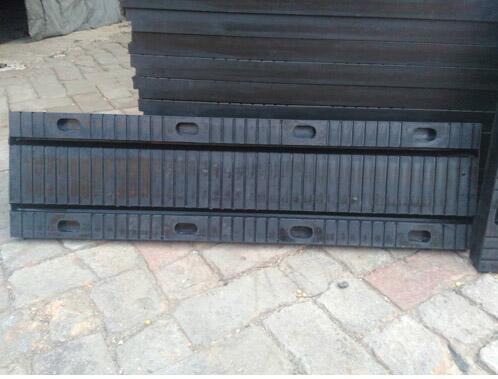

板式橡胶伸缩装置中的伸缩体是由橡胶、钢板或角钢流化为一体的构造，它是利用橡胶材料剪切模量低的原理设计制造而成。即剪切型橡胶伸缩体设有上下凹槽，橡胶体内埋设承重钢板和锚固钢板，并设有预留螺栓孔，通过螺栓与梁端连成整体。它是依靠上下凹槽之间的橡胶体剪切变形来满足梁体结构的相对位移。橡胶伸缩体内预埋钢板，跨越梁端间隙，承受车辆荷载。另外在橡胶伸缩体内两侧预埋两块锚固钢板，通过螺栓与梁端连接的受力原理形成的结构构造，一般适用于伸缩量小于60mm的公路桥梁工程。
